SNCR-SCR脱硝联合工艺

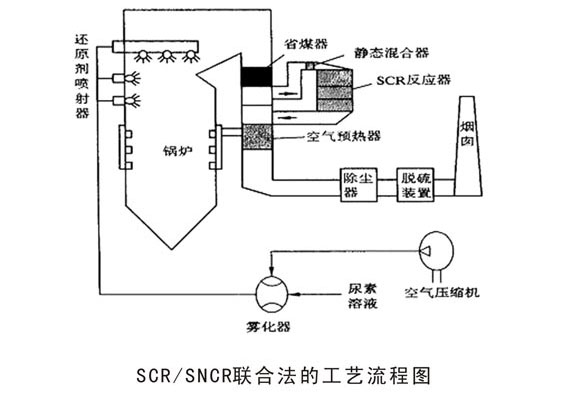

联合工艺(SNCR-SCR)有两个反应区（2-4）。1区SNCR反应区,2区为SCR反应区。NOx先进入SNCR工艺进行一部分的去除,然后NOx伴随着反应区的逃逸氨进入SCR工艺进行进一步的去除。主要反应公式参考SNCR与SCR工艺的反应公式见式(1)、(5)、(6)。由于SNCR工艺中预先去除部分NOx,在SCR工艺进口NOx浓度减小,对催化剂的依赖下降。相对于SCR工艺,联合工艺有效减少了投资与运行费用, 相对于单独的SNCR工艺提高了脱硝率。

联合工艺是在日本进行实验运行研宄。运行结果表明,运用联合工艺,NOx的去除率较单独SNCR上升20%左右,氨逃逸降低了4倍。
