布袋除尘设备

1、综述

脉冲布袋除尘器是借鉴先进除尘技术，研制成功的新型长布袋除尘器，广泛应用于电力、冶金、矿山、建材、化工等行业、烟气除尘及物料回收、粉尘治理。是一种处理风量大、清灰效果好、除尘效率高，占地面积小，运行稳定、性能可靠，维修方便的大型除尘设备，该产品采用模块式生产、质量稳定。已在电力、水泥、钢铁等行业得到了成功应用，可广泛适用于冶金、铸造、电力、建材、矿山、化工等行业。

针对选矿行业烟气的除尘技术和除尘器配套设备现状，经过广泛分析，在已有脉冲布袋除尘器成熟技术的基础上，增加了一系列的保护和检测系统，完整地设计出选矿工艺布袋除尘器，并且已经在众多项目上得到了运用和检验。

选矿工艺脉冲袋式除尘器应用了许多专有技术，这些专有技术得到了各设计院、专家的认同并获得了实践的考证。主要有：脉冲喷吹技术，进口新型低阻、长寿命膜片电磁脉冲阀的合理选用，加上喷吹管的独到设计和加工手段，使布袋除尘器的清灰方式得到了彻底的改变。

应用技术：结合我国选矿行业烟气的特性，采用性价比高的滤料，并对纤维作PTFE渗膜处理，解决了烟气除尘达不到高标准、底浓度的排放要求及除尘效率不高等问题，普通滤料不能承受及普通滤料使用寿命短的问题，同时兼顾了滤料的性价比。

PLC可编程控制器技术：采用SIEMENS公司提供的PLC可编程控制器进行控制, 具备与系统PLC的通讯接口，可以实现对布袋除尘器进行手/自动控制。

设备的阻力控制：通过在设备设计上的一系列独到考虑，从设备结构和滤料两方面保证设备整体阻力的可靠。

以上一系列先进技术的运用，保证了我方生产的除尘器拥有专业的技术与性价比。

2、系统设备

布袋除尘器由除尘器本体、保护系统、压缩空气系统（包括储气包、油水分离器、管路）、控制系统（包括仪器仪表、PLC柜、现场操作柜）等组成。

系统主要设备：

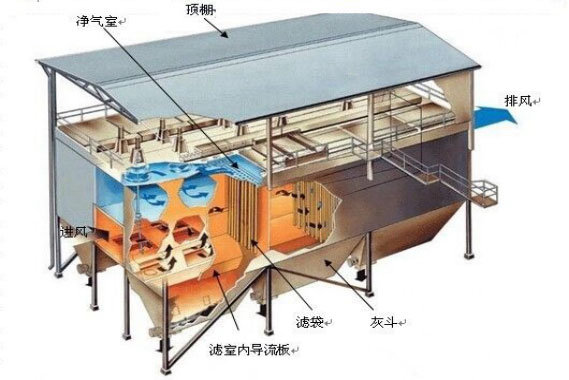

2.1  脉冲袋式除尘器本体

结构框架及箱体------结构框架用于支撑除尘器本体、灰斗及输灰设备等；箱体包括上箱体、中箱体及灰斗等

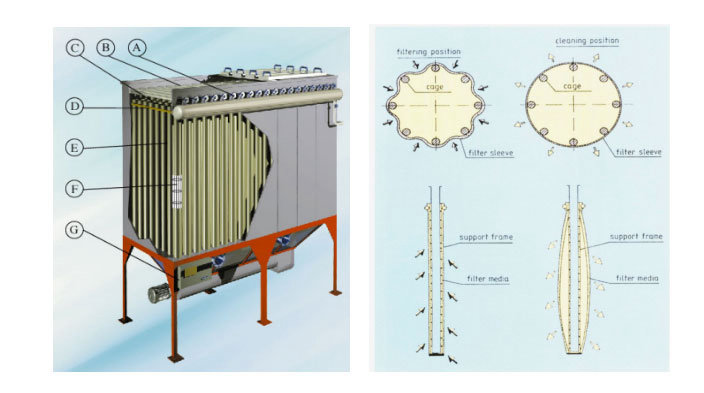

滤袋、笼骨和花板-----滤袋和笼骨组成了除尘器的滤灰系统；花板用于支撑滤袋组件和分隔过滤室（含尘段）及净气室，并作为除尘器滤袋组件的检修平台；滤袋组件从花板装入

进气系统 ------包括进风导流总管、导流板、进风口调节阀

排气系统 ------包括由排气管道等组成的除尘器净化气体排放系统

卸灰系统 ------装置于除尘器灰斗上的振动器等组成了除尘器的卸灰系统，下部可配输灰设备

平台、栏杆、爬梯及手（气）动阀门的检修平台

除尘器顶部防雨棚------用于保护电磁脉冲阀等除尘器顶部装置
