二段式煤气发生炉

双段式煤气发生炉工作原理

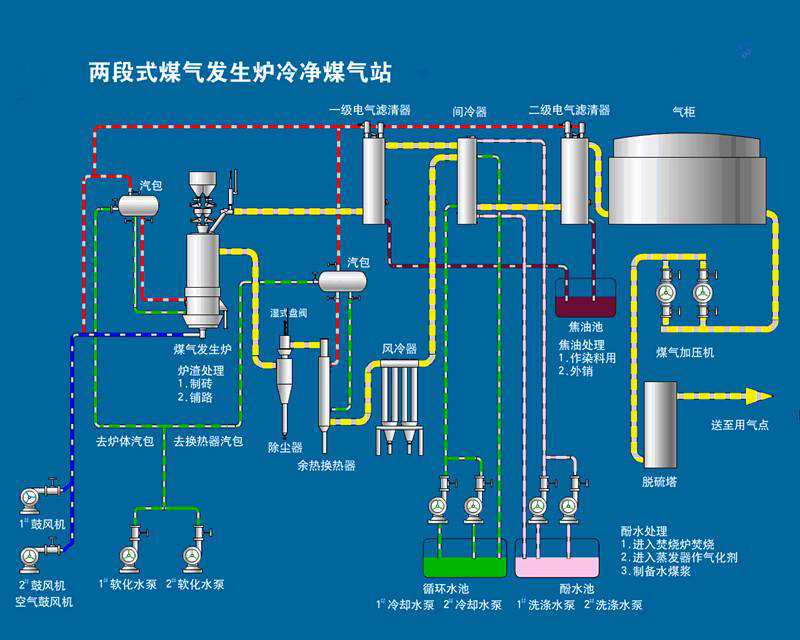

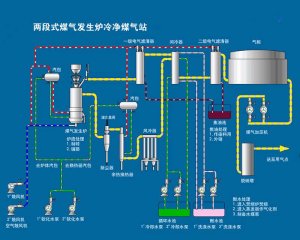

合格原料煤由电动葫芦提升至主厂房储煤仓，再经双滚筒液压加煤机加入炉内，煤受到来自气化段煤气的加热干馏，干馏后半焦状态下的煤炭在气化段与气化剂（空气、蒸气）发生反应，气化段生成的煤气分为两部分，一部分从两段炉下段煤气出口经旋风除尘器出炉，另一部分向上经管与干馏煤气混合从上段煤气出口出炉。下段出口煤气经旋风除尘器降温除尘后进入强制风冷器，继续除尘降温，然后进入间冷器进一步降温。上段出口煤气进入电捕焦油器除焦后，直接进入间冷器，与下段煤气混合，在混合中完成降温，混合后煤气进入电捕轻油器，捕除轻油，煤气经加压风机加压后送往水雾捕滴器脱水送往用户。
两段式煤气发生炉自上而下由干馏段和气化段组成，首先煤从炉顶煤仓经两组下煤阀进入炉体，煤在干馏段经过充分的干燥和长时间的低温干馏，逐渐形成半焦，进入气化段，炽热的半焦在气化段与炉底鼓入的气化剂充分反应，经过炉内还原层，氧化层而形成灰渣，由炉栅驱动从灰盆自动排出。煤在低温干馏的过程中，以挥发份析出为主生成的煤气称为干馏煤气，组成两段炉的顶部煤气，约占总煤气量的40%，其热值较高(6700KJ/nm3) 温度较低(120℃左右)，并含有大量的焦油。这种焦油为低温干馏产物，其流动性较好，可采用静电除尘器捕集起来，作为化工原料和燃料。在气化段，炽热的半焦和汽化剂经过还原、氧化等一系列化学反应生成的煤气，称为气化煤气。组成两段炉的底部煤气，约占总煤气量的60%，其热值相对较低(6400KJ/nm3)，温度较高(450℃左右)，因煤在干馏段低温干馏时间充足，进入气化段的煤已变成半焦，因此生成的气化煤气不含焦油，又因距炉栅灰层较近，所以含有少量飞灰。底部煤气就可经旋风除尘器及风冷器等设备来处理，这样对于使用冷净化煤气的用户，便可不采用水洗法就能使用上冷净化煤气，从而避免了大量酚水无法处理的缺陷。

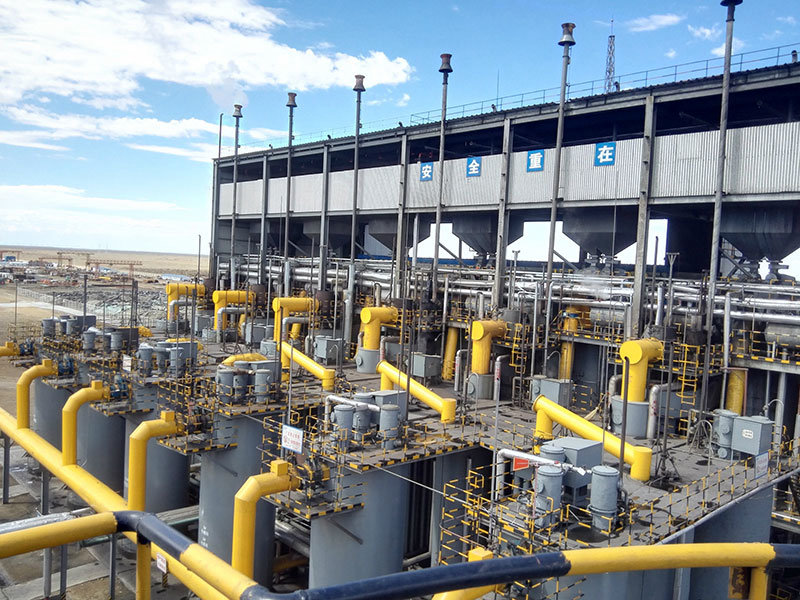

两段式煤气发生炉有上下两个煤气出口，可输出不同热值的煤气，其气化效率和综合热效率均比单段炉高，煤炭经过炉内上段彻底干馏，下段煤气基本不含焦油，上段煤气含有少量轻质焦油，不易堵塞管道，两段炉煤气热值高而且稳定，操作弹性大，自动化程度高，劳动强度低。两段炉煤气站不污染环境，节水显著，占地面积小，长期运行成本低。
两段炉与单段炉对比：
两段炉热值高通常在6000KJ/nm3以上，单段炉的煤气热值通常在5500KJ/nm3左右。
两段炉可烧烟煤，但择煤！如计划选择两段式煤气发生炉，需要特别注意当地的煤种是否适用，两段炉一般适用挥发份较高的煤种。对煤的机械强度要求较高，不可以使用煤球。
国内已有发生炉厂家开发出利用两段炉余热生产蒸汽的炉型，对热能利用有了新的解决办法。

双段式煤气发生炉各个层的具体作用

1、空层：顶部，气相空间同时进行这化学反应。主要作用：汇集煤气并且使之由炉出口排出。
2、干燥层：干燥层是料层上一层。原煤含有一定水分，当煤落入炉内时，水分受热蒸发变成蒸汽，使煤得到干燥。
3、干馏层：干馏层位于还原层之上，干燥层之下，产生大量挥发物的一个层次。煤炭经干燥后，在250-300℃下开始折出挥发分及其它干馏产物，这些产物与还原层来的煤气混合后从炉出口排除。这样提高了煤气的热值，碳氢化合物因温度低而未裂解，所以煤气中含甲烷、碳氢化合物以及焦油雾，焦油雾经净化后除掉。
4、还原层：还原层是生成主要可燃气体的区域。二氧化碳与灼热的炭起作用，进行吸热化学反应，生产可燃的一氧化碳；水蒸气与灼热的炭进行吸热化学反应，生成可燃的一氧化碳和氢气，同时吸收大量的热。
5、氧化层：碳与气化剂中的氧发生激烈的热化学反应，生成二氧化碳和一氧化碳，并放出大量的热量，煤气的热化学反应所需的热量靠此来维持。氧化层温度一般维持在1100～1200℃，这决定于原料煤灰熔点的高低。
6、灰层：气化反应后炉渣所形成的灰尘，它能预热和均匀分布自炉底进入的气化剂，并起着保护炉条和灰盘的作用。燃料层里不同区层的高度，随燃料的种类、性质的差别和采用的气化剂、气化条件不同而异。而且，各区层之间没有明显的分界，往往是互相交错的。
